■架空配電機器計測

開閉器リード接続部

開閉器可視画像

開閉器リード接続部のデータです。 三相中の一相が正常な部分と比較して約30℃高温になっている例です。このように三相中の一相または二相が接続不良で高温になる場合、目視では検出できませんが、赤外線計測により容易に発見することができます。

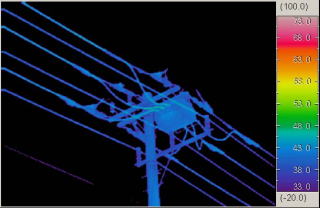

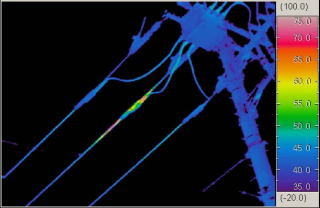

開閉器正常熱画像 リード接続部発熱例
正常熱画像 中相に過熱部あり



開閉器ブッシング部

開閉器可視画像

これは、同じ開閉器のブッシング部の一相が接続不良により過熱している例です。温度差をカラーの画像で表示するためわずかな温度差でも明確に検出することができます。

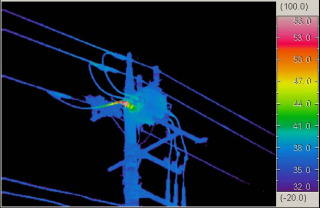

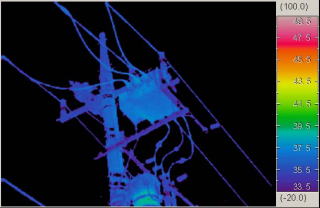

開閉器正常熱画像 ブッシング部発熱例
正常熱画像 ブッシングに過熱部あり



中間接続部

中間接続部可視画像

中間接続部のデータです。 この例では、主線側・側線側ともに異常な過熱は見られません。

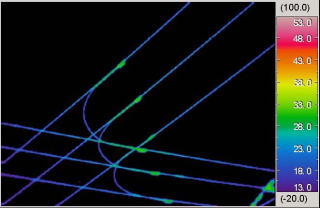

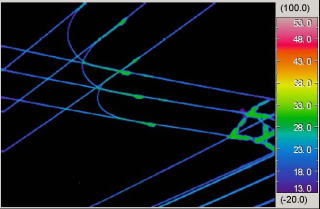

主線側熱画像 測線側熱画像
主線側データ(正常熱画像) 側線側データ(正常熱画像)
