■架空送電計測

引き留めクランプ部

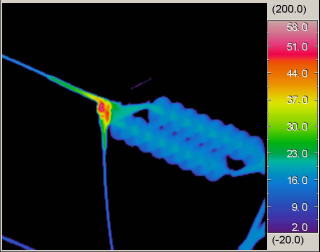

引き留めクランプ部の過熱例
引き留めクランプ発熱例



直線スリーブ部

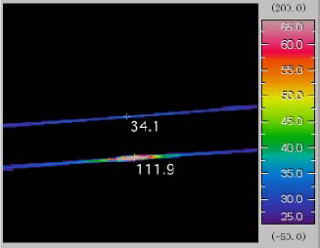

 直線スリーブの過熱例
直線スリーブ発熱例
  • 送電線と碍子を固定している引き留めクランプや送電線の接続部である直線スリーブは、保守上重要なチェックポイントとなります。
  • 老朽化による接続部分の緩みから接続部の接触抵抗が増え、写真のような異常過熱が発生し事故につながる可能性があります。
  • 10倍望遠レンズを使うと、100m離れた16mmのターゲットを観察することができます。
