■建物外壁仕上げ材の剥離調査

■調査原理

  • 建物外壁の仕上げモルタルやタイルが剥離すると、その裏面に空気層ができる。
  • 密閉された空気層は大きな断熱性を持っているので、仕上げ材が剥離している部分では、
    外壁表面と躯体との熱伝達が小さくなる。
  • 一般的には、日射が当たったり、外気温が高くなり、外壁表面温度が上昇するときには、
    剥離部の方が健全部より高温となり、壁面に当たる日射が減少したり、外気温が低くなり
    壁面温度が下降するときには、逆に剥離部の方が健全部と比べて低温となる。
  • この温度差を、熱画像から判別することにより、剥離部を抽出する事ができる。

外壁剥離検出原理図



■タイル剥離例

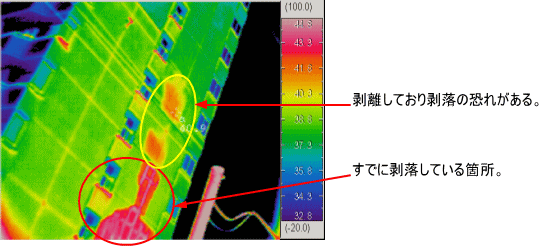

  タイル剥離熱画像例
